projekti ülevaade

• Aeg kokku: 2 tundi
• Oskuste tase: Algaja

Sanitaartehniliste seadmete ümberehitamise tavaline probleem on uute õhutustorude käivitamine, kui konstruktsioonielement blokeerib juurdepääsu olemasolevale. äravoolu-jäätmete-ventilatsioonisüsteem . Võib tunduda, et lootus on kadunud, kuid ärge laske sellel väikesel takistusel oma unistuste köögi ümberkujundamist takistada. Üks lahendus on õhu sisselaskeventiil ehk AAV. Need ventiilid on raskusjõul töötavad seadmed, mis reageerivad vee tühjendamise negatiivsele rõhule ja avanevad õhu sisselaskmiseks. Seejärel sulgeb gravitatsioon klapi, hoides kanalisatsioonigaasid ruumist välja. Sõltuvalt ventiilist ja õhutusava suurusest võivad AAV-d toetada ühte või mitut õhutustoru. Enne õhu sisselaskeventiili paigaldamist pidage siiski nõu oma kohaliku ehitusjärelevalve bürooga, kuna kohalikud koodid reguleerivad AAV-de kasutamist ventilatsiooniavade asemel.

BHG / Michela Buttignol

Mida vajate

Seadmed / Tööriistad

• PVC saag või tagasaag
• Kaldkast või mootorsaag
• Koormuste eemaldamise tööriist
• Põlluotsa markerid

Materjalid

• Krunt ja tsement teie toru tüübile ja suurusele
• P-lõks
• Õhu sisselaskeventiil
• Drenaažitoru

Juhised

1.




   FOTO: Art Rep Services, Inc. illustratsioon.

   FOTO: Art Rep Services, Inc. illustratsioon.

   Saate aru, kuidas õhu läbilaskeventiilid töötavad

   Enne selle installimist on oluline mõista, kuidas AAV-d töötavad. Õhu sisselaskeventiilid töötavad raskusjõu toimel. Kui vesi ja jäätmed liiguvad mööda äravoolutoru alla, tekitab see torus negatiivse õhurõhu. See alarõhk tõstab tihendusseibi ja laseb õhu sisse, mis võimaldab jäätmetel vabalt ära voolata.

   Kui alarõhk lakkab, langeb tihendusseib oma kohale tagasi. Selle seadme varasemad versioonid olid vedruga. Sellised üksused on endiselt saadaval, kuid on ebausaldusväärsed ja ei vasta enamikus piirkondades koodidele.

2.

   Illustreerinud Art Rep Services, Inc.

   Määrake paigutus

   Õhu sisselaskeventiilid asetatakse tavaliselt kinnitusseadme P-lõksu ja äravoolutoru vahele. Tavaliselt paigaldatakse need sanitaarvõrgu ühele jalale, teine ​​jalg läheb äravoolu. Seade tuleb paigutada vastavalt kohalikele koodidele ja tootja juhistele.

3.

   Paigaldage PVC äravoolutoru

   Paigaldage valamu jaoks PVC äravoolutoru, sanitaartee ja P-lõks. AAV-le sobiv ühendus (liimitud või keermestatud) kinnitub tee külge. Kontrollige tootja juhiseid ja kohalikke koode, et määrata AAV õige kõrgus äravoolu kohal.

   Kuidas koostada oma järgmise ümberehitusprojekti jaoks torustiku plaan
4.

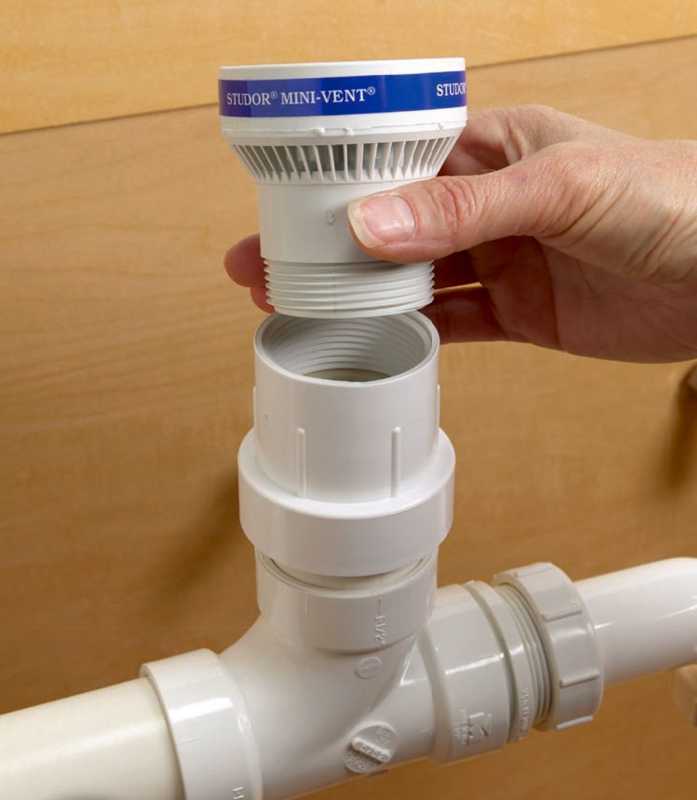

   Kinnitage õhu sisselaskeventiil

   Sõltuvalt liitmiku tüübist liimige või kruvige AAV oma kohale. Kui vajate täiendavat abi, vaadake tootja juhiseid.

5.

   Kontrollige Töö

   Olenevalt kohalikest koodidest ja AAV mudelist peaks valminud install välja nägema selline. AAV-d tuleb alati paigaldada vertikaalselt ja neid ei tohi valamu all olevad esemed takistada.
